TUBE
Rendimiento, sin compromisos
Potencia hasta
6000 W
Corte de tubo hasta
305 mm

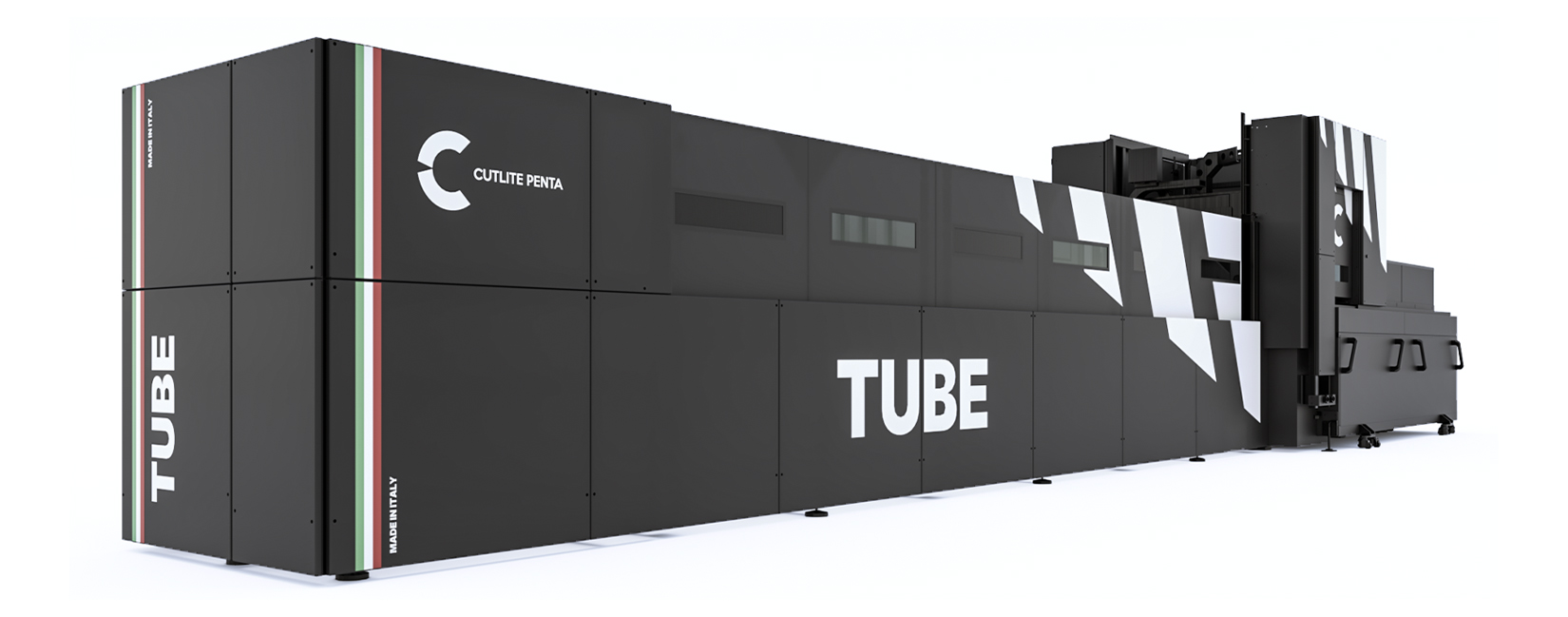

La máquina láser para el corte de tubos
Como resultado de la larga y consolidada experiencia de CUTLITE PENTA en el campo de las máquinas Láser, TUBE representa el futuro de la tecnología láser aplicado al corte de tubos metálicos. El sistema TUBE es un sistema de trabajo automático que permite obtener un acabado particular, completo con todos los tratamientos de corte requeridos en un único ciclo de trabajo.
Esta propuesta representa un salto tecnológico y productivo respecto a los métodos tradicionales que requieren más pasos por distintas máquinas operadoras para realizar después las operaciones requeridas de corte, desbarbado, perforación, ensambladura, encaje y tratamientos especiales de control numérico. Todo ello realizado con la velocidad, calidad, precisión, flexibilidad y confiabilidad de la tecnología láser. El sistema permite trabajar de forma automática tubos de sección redonda, cuadrada, rectangular y perfiles abiertos.
configurador
configurador
Cabezal EVO 3
El cabezal de corte EVO 3 tiene proporcionado un sensor capacitivo. Los sistemas TUBE utilizan el cabezal de corte autofocus EVO 3 que, diseñado en su totalidad por nuestro departamento de investigación y desarrollo y realizada con mecánicas de muy alta precisión por Cutlite Penta, también está equipado con sensores de contacto y temperatura.
Cabezal Bevel
El cabezal estudiado por Cutlite Penta permite realizar estas elaboraciones sin penalizar el clásico corte plano.
El cabezal, innovador en su mecánica, tiene dimensiones mínimas, es ligero y permite girar + / – 45° en ambas direcciones de corte.
Fuentes láser
Las fuentes láser de fibra permiten una gran versatilidad y permiten poder cortar múltiples tipos de metales. Desarrollada como un sistema único puede estar acoplada con una amplia gama de diámetros de fibra óptica. Alta eficiencia, calidad ideal del haz y baja absorción eléctrica son las características peculiares.
La fuente está contenida en un gabinete NEMA 12 acondicionado y sellado de modo que se pueda operar incluso en ambientes hostiles. La alta confiabilidad de estas fuentes garantiza costes de mantenimiento muy reducidos.
Cargador automático
PASO PASO
Capacidad máxima de 6 tubos con diámetro ø 305 mm o lado máximo de 220 mm
Carga automática tubos de ø 20mm - máximo ø 305 mm
Carga automática largo de 1500 mm a 6500 mm, aumentable bajo pedido
Superficies de desplazamiento totalmente revestidas con material plástico para evitar daños y arañazos en tubos delicados
Posibilidad de montaje en zona del lado del operador o posterior para optimizar el layout dentro del área de trabajo
Cargador automático
DE HAZ
Capacidad máxima 2000/4000 Kg
Carga automática tubos de Ø 20mm máximo ø 220mm, reducible bajo pedido
Carga automática largo de 1200 mm a 6500 mm, aumentable bajo pedido
Medición de longitud de tubo antes de la carga en la máquina
Superficies de desplazamiento totalmente revestidas con material plástico para evitar daños y arañazos en tubos delicados
Smart Weld
Permite detectar la posición del cordón de soldadura (sea externo o interno) antes que la barra sea cargada en la máquina, en tiempo totalmente enmascarado del trabajo de la barra anterior.
Cámara
Es una cámara de posición que permite controlar y visualizar dese remoto el trabajo de la máquina.
Detección dimensiones tubo
Sensor óptico de detección de dimensiones del tubo.
Automatización
Este opcional permite la optimización de los tiempos de elaboración, enmascarando casi totalmente los tiempos de carga y descarga.
Smart Mandrel (opcional)
Mandril eléctrico con dispositivo automático de cambio de herramienta de 10 estaciones para realizar perforación de flujo (Flow drilling) y roscado hasta M12.
Smart Cleaning (opcional)
Dispositivo para la recolección de desperdicios internos en tubo redondo.
Software
Software front end de vanguardia, sencillo e intuitivo, diseñado para garantizarte el máximo nivel de versatilidad y personalización.
El corte con láser nunca ha sido tan fácil.
Smart Manager Plus
Un software innovador para la gestión y supervisión de la máquina. Con acceso a Internet, el sistema puede monitorearse a distancia a través de TeamViewer.
Smart Composer
El nuevo y revolucionario software de Cutlite Penta se acopla directamente con el control numérico de la máquina y con el software de font-end smart manager.
Ejemplos
Características técnicas
| Modelo | Formato Redondo | Formato cuadrado/ rectangular | Espesor pared tubo |
| TL 120 | min 12 mm max 120 mm ø | min 12 mm max 120 mm | 6 mm |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm | 8 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20mm* max 160/220 mm* | 10 mm |
| TL 305 | min. 20 mm* max. 305 mm ø | min 20 mm* max 220 mm | 10 mm |
| Modelo | Formato Redondo | Formato rect. |
| TL 120 | min 12 mm max 120 mm ø | min 12 mm max 120 mm |
| TL 150 | min 15 mm* max 152,4 mm ø | min 15 mm* max 152,4 mm |
| TL 220 | min 20 mm* max 220 mm ø | min 20 mm* max 160/220 mm* |
| TL 305 | min. 20 mm* max. 305 mm ø | min 20 mm* max 220 mm |
*Reducible a petición del cliente
| Fuentes fibra |
| 1000 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| Largo barra cargable / descargable |
| Desde 3000 mm hasta 6000 mm |
| Desde 6000 mm hasta 1200 mm |
Elige una solución láser Cutlite Penta para tu empresa
Llámanos para hablar con uno de nuestro expertos que te ilustrará la solución más apropiada a tus necesidades.
Cómo podemos ser útiles:
- Análisis
- Asesoramiento
- Solución propuesta
- Presupuesto
- Asistencia
